Nel trattamento delle ceneri pesanti da incenerimento (IBA), separare in modo efficiente i metalli preziosi ad alta densità dalle scorie più leggere è fondamentale per la redditività. Il Sawtooth Wave Jig è un concentratore a gravità avanzato ottimizzato specificamente per il recupero dei metalli pesanti nelle linee di smistamento delle scorie Waste-to-Energy (WtE).

Utilizzando una curva di pulsazione unica, questa apparecchiatura eccelle nell'estrazione di metalli pesanti non ferrosi, come rame, ottone, zinco e persino metalli preziosi, da miscele complesse di rifiuti solidi. Si tratta di un'alternativa altamente efficiente e a risparmio energetico ai tradizionali jigger a onda sinusoidale, che costituisce una parte fondamentale delle nostre soluzioni complete di smistamento IBA.

Principio di funzionamento di base: il vantaggio del "Fast Up, Slow Down"

L'apparecchiatura è azionata da un motore elettromagnetico di regolazione della velocità che genera una curva di pulsazione a dente di sega distintiva nel flusso d'acqua:

Flusso d'acqua in rapida ascesa: solleva e allenta rapidamente il letto misto di IBA, separando le particelle intrappolate.
Flusso d'acqua in lento abbassamento: fornisce un tempo di sedimentazione prolungato, consentendo alle particelle metalliche ad alta densità (ad esempio rame, acciaio inossidabile) di penetrare efficacemente nel letto e separarsi dalla cenere e dal vetro più leggeri.

Questo processo idrodinamico ottimizzato migliora notevolmente l'efficienza di stratificazione, portando a un tasso di recupero dei metalli pesanti molto più elevato rispetto ai separatori a gravità standard.

Sawtooth Wave vs Sine Wave Pulsation Curve Diagram

Vantaggi prestazionali evidenziati per la selezione IBA

Vantaggio	Prestazioni specifiche nella lavorazione delle scorie
🔄 Tassi di recupero dei metalli più elevati	Migliora significativamente l'estrazione dei metalli pesanti dalle ceneri di fondo rispetto ai separatori tradizionali (ad esempio, maggiore recupero di rame, piombo e zinco).
💧 Risparmio idrico del 30-40	Utilizza un metodo di scarico composito che riduce drasticamente la necessità di acqua di reintegro, alleggerendo il carico sui filtripressi a valle.
📦 Ingombro ridotto dell'impianto	Consente di risparmiare fino a 1/3 dello spazio rispetto alle attrezzature convenzionali a gravità, rendendolo ideale per l'adeguamento degli impianti WtE esistenti.
⚙️ Regolabilità intelligente	Dispone di regolazione continua della velocità e corse regolabili per adattarsi alle diverse composizioni e dimensioni delle particelle IBA (dimensioni di alimentazione fino a 30 mm).

Applicazione: oltre l'estrazione mineraria tradizionale

Sebbene tradizionalmente utilizzato nell'estrazione mineraria, il nostro Sawtooth Wave Jig appositamente calibrato è ora un punto di riferimento nel riciclaggio dei rifiuti solidi umidi:

◾ Ceneri pesanti di incenerimento (IBA): recupero di metalli non ferrosi pesanti (rame, ottone, zinco) che bypassano i separatori a correnti parassite.
◾ Residui di triturazione dei rottami metallici: separazione delle particelle metalliche fini dalla plastica e dal vetro.
◾ Lavorazione di particelle di grandi dimensioni: altamente efficace nella lavorazione di materiali grossolani, accetta una dimensione massima di alimentazione fino a 30 mm.

Heavy metals recovered from Incineration Bottom Ash using Sawtooth Wave Jig

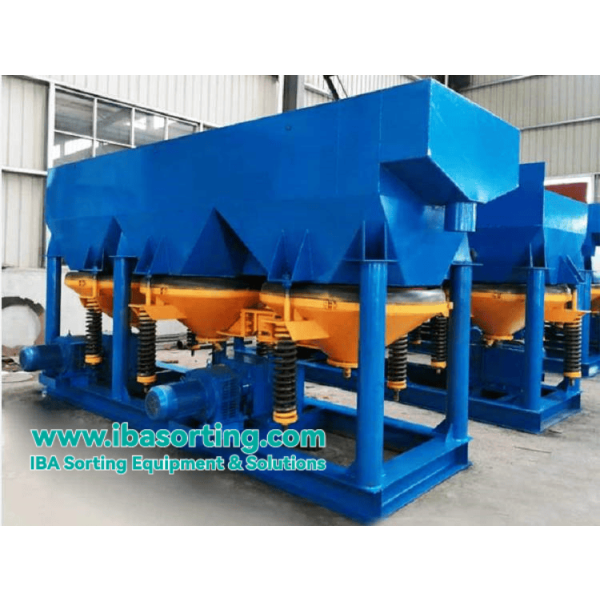

Sawtooth Wave Jig Equipment Manufacturing

Domande frequenti (FAQ)

D: Perché utilizzare un jig invece di affidarsi esclusivamente ai separatori a correnti parassite per l'IBA?

R: Sebbene i separatori a correnti parassite siano eccellenti per i metalli leggeri come l'alluminio, hanno difficoltà con i metalli più pesanti e scarsamente conduttivi come l'acciaio inossidabile, il filo di rame pesante e l'ottone. Il jig Sawtooth Wave utilizza la gravità (differenze di densità) per catturare questi metalli pesanti di alto valore, garantendo la massima redditività dell'impianto.

D: Qual è la dimensione massima di alimentazione che il jig Sawtooth Wave è in grado di gestire?

R: Il nostro jig è in grado di trattare efficacemente le ceneri di fondo frantumate con una dimensione massima delle particelle fino a 30 mm. Per scorie di dimensioni maggiori, consigliamo di pre-trattare il materiale con i nostri frantoi specializzati IBA.

D: Il processo di jigging a umido crea problemi di acque reflue?

R: Il nostro Sawtooth Wave Jig è progettato per utilizzare il 30-40% di acqua in meno rispetto ai modelli tradizionali. Inoltre, nelle nostre soluzioni complete di separazione a umido, l'acqua di processo funziona in un circuito chiuso. Lo scarico viene inviato a vagli di disidratazione e filtripressa per fanghi, garantendo lo scarico zero di liquidi e la conformità alle normative ambientali.
